본인의 장비에 맞는 fixture 파일을 제조사로부터 전달 받지 못 하였다면 최소 메뉴얼은 확보해야한다.
위 그림은 현재 보유중인 장비의 각 채널에 대한 기능 정의표이다.
이런 것이 없다면 채널 하나하나 값을 줘가며 기능을 찾아야 하는 번거로움(노가다)이 발생할 수 있다.
제조사로부터 위와 같은 데이터 시트라도 구해야하는 편이 정신건강에 좋다.
제일 좋은것은 제대로된 fixture file을 구하는것.
CHANNEL1 은 Kinetic Ball
CHANNEL2 는 Kinetic Tube
본문에서는 Ball에 대해 작성한다.
총 2개의 Fixture를 생성할 것이며,
각각 색상과 높이 조절을 위한 fixture가 될것이다.
데이터 시트를 구했다면
1. Madrix Fixture Editor를 실행한다.

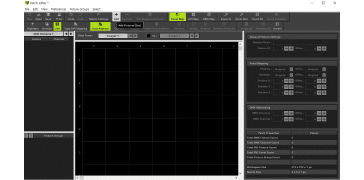

2. 메뉴 > Fixture > Add New Fixture 를 선택하면 아래와 같이 볼 수 있다.
3. 속성값 입력 (Fixture)
Manufacturer 제조사 제조사 업체명/ 사용업체명도 관계없음 큰 문제안됨 알아보게끔만 입력
Website 홈페이지 제조사 홈페이지 주소/ 제조사와 마찬가지
FixtureName 장비이름 Kinetic
Display Name 표기될 이름 Kinetic Ball
Operation Mode 모드 Coloring
DMX Channel Count 장비의 DMX 채널 수 9채널 장비이므로 "9"
4. 채널 별 기능 정의(Channels)
상기의 표에서 4,5,6,7채널이 각각 Dimmer, Red, Green, Blue로 되어있는 것을 확인 했다면
Dimmer 값은 기본값은 항상 켜져있어야하기때문에 255를 주고 Fix로 고정 해준다.
5. 설정이 잘 되었으면 Apply > OK
6. 설정 파일을 저장한다.
메뉴 > File > Save Library As..
New Fixture Library
7. 만들어진 라이브러리를 사용하기 위해서는 Madrix 설치 폴더로 복사해줘야한다.
내 PC > C:/ > Program Files > MADRIX5
8. 해당 폴더에 madrix.mflx 파일이 존재한다.
이파일이 기본적으로 설치할때 생성되는 Fixture 라이브러리 파일이며,
필자는 이를 사용하지 않고 새로 생성한 Fixture만 사용할것이기 때문에
해당 파일은 이름을 변경하여준다.
madrix.mflx > madrix_old.mflx
9. 앞서 만들어준 라이브러리 파일은
8번의 폴더에 붙여넣기 한 후,
이름을 변경해준다.
New Fixture Library.mflx > madrix.mflx
10-1. 라이브러리가 잘 적용되었는지 확인한다.
Madrix 실행 > 메뉴 > Preferences > Patch Editor
10 -2. Patch Editor 에서 Add 버튼을 누른 후 Product 에 만들어 주었던 Fixture가 있는지 확인!
11. 실제 장비와 연결하여 테스트 한다.
